Extension de l’IRCAD

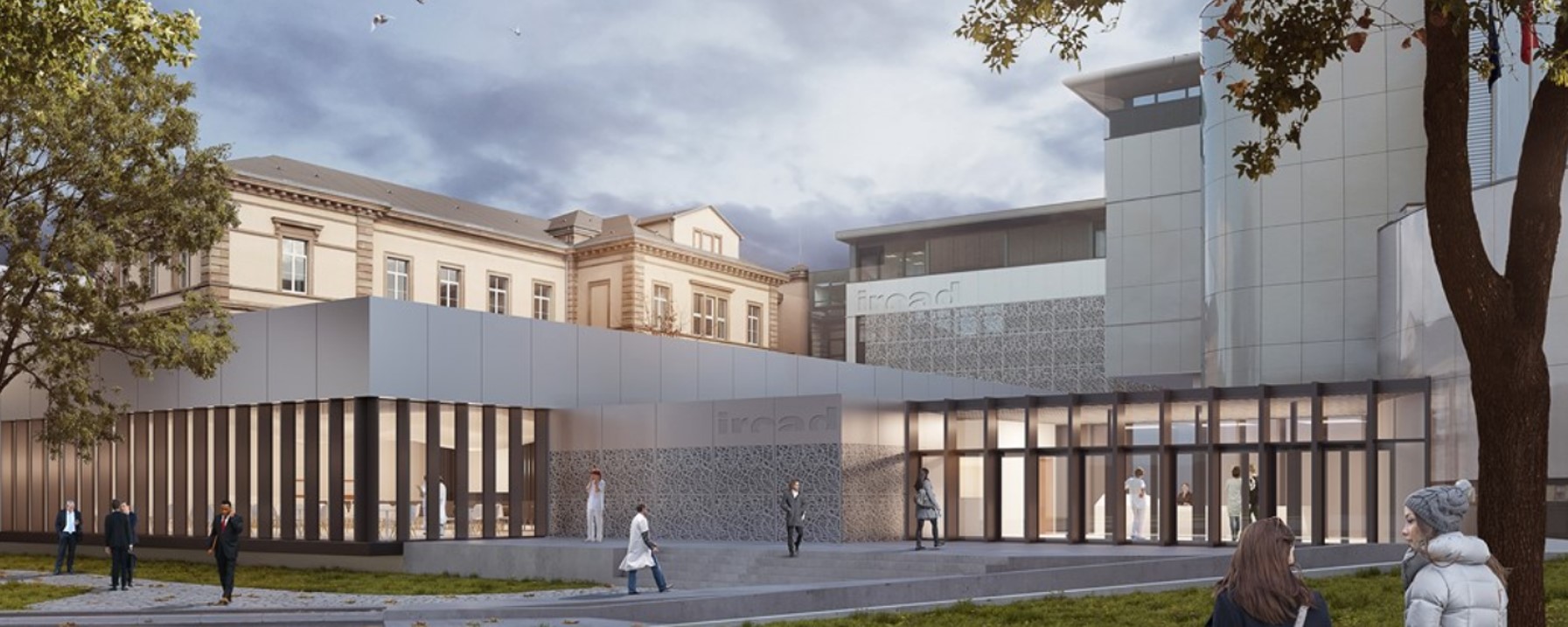

Dans l’enceinte des Hôpitaux Universitaires de Strasbourg, l’IRCAD a réalisé un nouveau bâtiment baptisé l’IRCAD 3, comportant notamment un auditorium et des blocs expérimentaux et dédié au développement de la recherche et de la formation dans le domaine de la robotique chirurgicale.

Le bâtiment de 2200 m² de type simple RDC avec deux niveaux de sous-sols se trouve dans le prolongement des deux bâtiments actuels de l’IRCAD au droit d’une zone de  parking existant.

Objectifs du projet

• Soutenir les terres et les ouvrages voisins en phases provisoire, définitive et au séisme
• Etancher les sous-sols en phase définitive
• Reprendre les charges verticales du bâtiment en phase définitive
• Assurer la stabilité et l’assèchement du fond de fouille lors des travaux par la réalisation d’un bouchon provisoire et d’un pompage limité

Contraintes à considérer

• Faciès d’alluvions moyennement dense à très dense sur la hauteur du sous-sol à réaliser, sols présentant une forte perméabilité
• Présence de la nappe à faible profondeur par rapport au terrain naturel avec un niveau de nappe EE défini à 3.50 m par rapport au niveau +0.00 du futur ouvrage
• Profondeur de fouille importante, en milieu urbain dense avec des bâtiments à moins de 5 m équipés d’appareils médicaux sensibles (scanners, blocs opératoires…)
• Présence sur la zone d’anciennes fortifications Vauban

Campagne d'investigations

• 2 forages destructifs de reconnaissance géologique avec essais pressiométriques entre 10 et 20 m avec pose d’un équipement piézométrique pour mesure de la perméabilité in-situ des sols
• 3 essais au pénétromètre statique lourd descendus entre 5.9 et 10 m de profondeur
• 2 essais Lefranc
• 3 reconnaissances de fondations existantes avec un camion aspirateur
• Relevé piézométrique sur une période de 7 mois

Ingénierie géotechnique

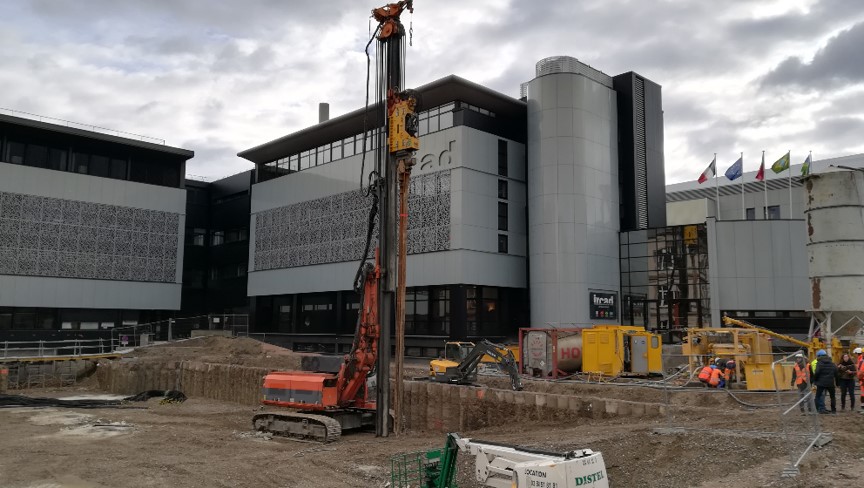

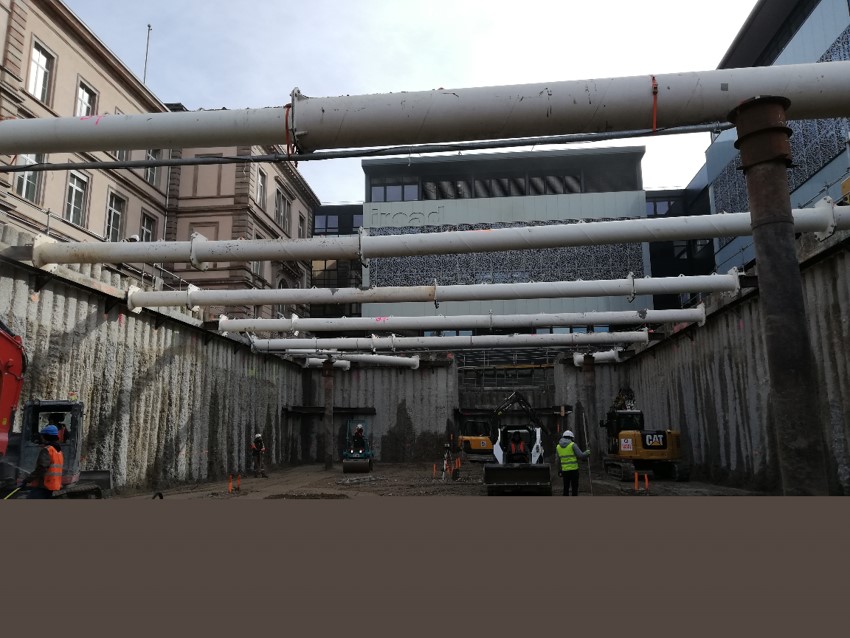

• Etudes G2 AVP à G2 PRO : dimensionnement de la paroi de pieux sécants, des butons, du bouchon provisoire et du radier généralisé (avec micropieux ponctuels pour reprendre localement la Poussée d’Archimède)
• Etude G4 comportant 3 avis sur documents techniques des entreprises et visites de chantier
